干貨丨一文讀懂四種氣瓶氣密性試驗方法

2023-08-23 來源：特嗨氫能瀏覽數：446

氣瓶氣密性試驗是一種用來檢測氣瓶是否具有良好的氣密性的方法。其檢測原理是，氣瓶腔體內充入一定壓力的氣體（惰性氣體），到達設定的壓力值后再斷開氣體供給，靜置一段時間待氣壓穩定后，通過特定的方法，檢測氣瓶是否出現泄漏的現象。

然而氣密性檢測的方法不止一種。那我們?cè)谌粘z測中，要如何選擇呢？

— 01 —

氣瓶氣密性試驗方法的分類及流程

由于氫燃料電池汽車應用的是三型瓶和四型瓶，我們主要來介紹一下這兩種氣瓶的氣密試驗。常見的氣密試驗主要分為四種形式：浸水法、涂液法、加壓累積法、真空艙法。試驗流程如下：

浸水法

將氣瓶勻速緩慢地充至p，再將氣瓶放入水槽，完全浸入水中，離水面≥5cm，保壓至少1min，觀察是否有氣泡產生來判斷氣瓶的氣密性。

涂液法

將氣瓶勻速緩慢地充至p，再將氣瓶待查部位涂上檢漏液，涂液保持時間至少1min，觀察是否有氣泡產生來判斷氣瓶的氣密性。

加壓累積法和真空艙法

兩種方法大致相似，均需要對被檢工件充入一定壓強的氦氣或氦氮混合氣，被檢工件外面是具有一定真空度要求的壓力艙或真空箱，壓力艙或真空箱與氦質譜檢漏儀檢漏口相接。若被檢工件有漏，則漏入壓力艙或真空箱的氦氣可通過氦質譜檢漏儀測出。

— 02 —

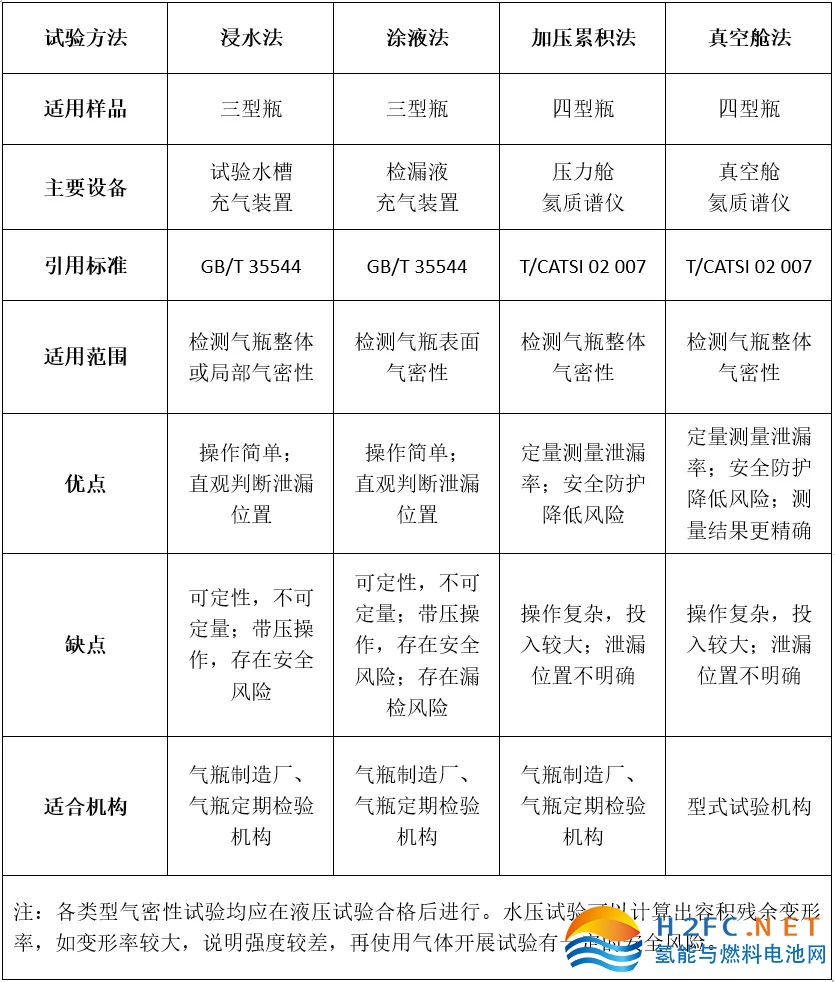

氣瓶氣密性試驗方法的分析
