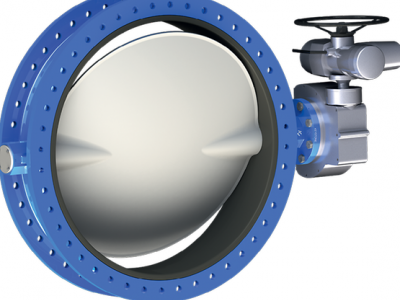

重載型中線雙法蘭彈性閥座蝶閥

技術數據

尺寸:  DN 600-1800 (NPS 24-72)

壓力:  10 bar DN 600-1800(150 psi NPS 24-72)

管線末端:  6 bar DN 600-1800(90 psi NPS 24-72)

真空應用:  0.4bar (5.8 psi)

溫度:  -40°C - +160°C (-40°F - +320°F)

法蘭標準:  PN10;ASME 125/150;AWWA C207 表B/D/E;JIS 10K;AS4087 PN 16;AS2129 表D/E

法蘭面:  平面(標準)/突面(選配)

特點

• 雙法蘭閥體設計，面到面結構長度符合EN55820系列，API 609及AWWA C504短閥體

• 設計標準符合EN 593和API 609

• 閥座可更換并能完全把閥體和閥桿與過流介質隔離

• 第一級閥桿密封力超越了閥門的額定壓力，能有效防止過流介質通過閥桿部分泄漏到外部環境

• 第二級閥桿密封作為備用密封可保證更加安全可靠

• 閥座本體模壓O型圈可代替密封墊作為法蘭密封

• 閥桿密封圈可防止水汽滲入閥桿區域

• 圓形拋光閥板邊緣保證閥門實現完全的同心密封、更低的扭矩、更長的閥座壽命和氣泡級密封

• 加長的閥體頸部實現了管道保溫

• 上下閥桿軸承提供了良好的支撐，極小的摩擦保證了閥門低扭矩

• 頂部襯套可吸收執行機構側的軸向推力載荷

• 所有閥門均符合"壓力設備指令"(97/23/EU)B1+D, CE標識

• 已獲認證：ABS, NSF/ANSI STD 61

一般應用

適用于需要氣泡級密封及雙法蘭閥體的水或空氣介質應用
