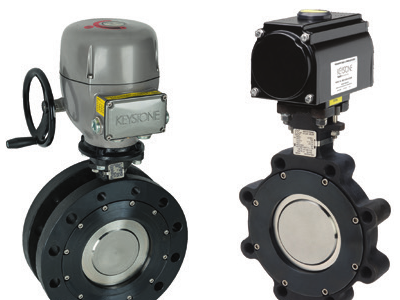

Keystone  K-LOK系列36/37是一種高性能蝶閥，額定等級為ASME 150和300，可提供對夾式，支耳式和雙法蘭式。獨特的設計不依靠壓力來輔助密封，因此可以在高壓和低壓以及骯臟的工作條件下進行密封。

技術數據

尺寸范圍： DN50至DN600 (NPS2至24)DN750至900 (NPS30至36)

真空度：  1.016 x 10 -3 mm (4 x 10 -5 in) Hg

閥體類型： 對夾、支耳及雙法蘭

壓力等級： 36 系列 - ASME 150/37 系列 - ASME 300

溫度范圍： -40°C 至 -538°C (-40°F 至 1000°F)

可選金屬閥座、火災安全以及DN750至900(NPS 30至36) 產品。如需更多信息，請查閱F360/362樣本(VCTDS-0032)。

支耳式和雙法蘭式閥體適用于全額定壓力雙向密封管道末端安裝應用。

特點

• K-LOK聚合物和橡膠閥座應用于真空條件至全壓差范圍, 均能實現雙向嚴密切斷。其設計獨到，不依賴壓力進行輔助密封，因此在高低壓和臟污環境下均可進行密封。在不同應用中, 各種材料閥座可達到最佳使用壽命

• 所有的閥門均標配防吹出閥桿，提高了產品的安全性

• 獨特的填料設計使產品可在帶壓或真空工況下使用，無需調整或特殊裝配

• 閥板的錐形銷一半在閥板內，一半在閥桿內，切向定位使閥板和閥桿承受擠壓壓力而非剪切應力，可避免剪斷

• 搖臂式橋形填料壓架蓋補償了填料壓蓋螺母的不均勻力，減少閥桿填料泄漏的可能性

• 閥板限位和閥體鑄成一體, 使閥板相對閥座定位準確, 延長了閥座和密封壽命

• 加長閥頸允許50mm (2")厚的的管線保溫層

• 整體式鑄造的頂法蘭可以和執行機構直接安裝，無需支架及連接件

• 閥體內的閥桿軸頸端口處扁平，使得閥桿軸承緊貼閥板，以提供最大的閥桿支撐，減少了磨損，延長了使用壽命

一般應用

• 調節功能

• 機場燃料補給

• 烴類工藝

• 化工/石化工藝

• 氣體凈化

• 蒸汽及真空

• 電廠及公用工程

• 制冷

• HVAC

• 氧化鋁精煉
