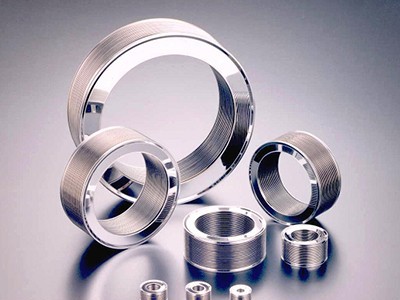

動態焊接波紋管是本公司用自己獨特的技術自行研發的金屬焊接波紋管。

動態焊接波紋管廣泛用于液晶、半導體、太陽能電池、真空、加速器、核聚變、原子能、煉鐵、石油化工等行業，在各領域中作為驅動部的密封被大量使用，并受到客戶的一致好評。

【 制作范圍 】





V  系  列

本產品是標準化的真空用波紋管，以伸縮量10mm 為１個單位，適用于各種條件。

『 特　長 』 ■　標準材料為ＳＵＳ３０４ ■　伸縮量大 ■　彈簧常數小 ■　配有接頭與金屬焊接方便 ■　小型且價格低

『 適用范圍 』 壓力　　　超高真空～０.１MPa 溫度　　　-２５０℃～３５０℃ 流體　　　不受組成材料影響 伸縮量　（１０mm／１個單位）×必要單位數

『 波紋管規格 』











注意

如果發生超過限制單位數時，需要添加“導向套”時，屆時請務必另行商議。

表中的 ①波紋管 內部為真空   外部為大氣壓（壓差 外壓０.１MPa)、②波紋管  內部為大氣壓　 外部為真空   （壓差 內壓０.１MPa）的情況。

【 使用事例 】

波紋管式升降結構 ?半導體制造設備的晶片盒的升降	波紋管氣缸 ?真空設備，半導體制造設備的 真空室內的直線引入器
	單晶爐 ?太陽能電池板制造設備

特長

驅動部密封使用了動態焊接波紋管，故可用于超高真空領域。

真空側沒有滑動部分,故可保持設備內清潔。

【 真空機器用動態波紋管的主要尺寸表 】





※ 若需要上述尺寸表以外的波紋管，請另行與我司聯系。
