適用氣電、油電、插電式混合動力客車等各型混合動力客車
一、混合動力公交車發動機冷卻系統性能特點
|
特點 |
方案A |
方案B |
ATS智能冷卻系統方案 |
|
控制方式 |
機械式 |
液壓式 |
電動式 |
|
控制策略 |
無 |
無 |
發動機水、氣溫獨立實時控制 |
|
結構 |
“串聯”散熱器 + 中冷器 |
“串聯”散熱器 + 中冷器 |
全獨立式散熱器、中冷器布置方案 |
|
驅動方式 |
角傳動+溫控離合器 |
液壓泵+液壓馬達+溫控 離合器 |
組合式無級電子冷卻風扇組+獨立風室 |
|
系統功耗 |
高 |
高 |
“PWM”、“PID”控制技術、 數字傳感器，功耗很低， 約為傳統機械式功耗的1/5 |
|
節能效果 |
差 |
差 |
好 |
|
噪音 |
大 |
大 |
低 |
|
裝配方式 |
裝配要求高，皮帶型號多，風扇葉片易斷 |
需增加液壓泵接口，液壓管系漏油復雜 |
模塊系列標準化，結構小巧，布置方便 |
|
裝配便捷度 |
非系統供貨，需車廠設計匹配， 額外工作量大，裝調時間長 |
系統模塊化供貨，滿足車輛 快速裝配工藝要求 |
|
|
價格 |
高 |
高 |
標準化模塊設計，成本優勢明顯 |
二、混合動力公交車發動機冷卻系統參數(以C4平臺為例）
|
參數項 |
水箱散熱功率 |
中冷器散熱功率 |
電機散熱功率 |
匹配發動機功率段 |
車身長度 |
|
參數值 |
110-130kw |
45-55kw |
15-25kw |
≦240PS |
10-12米 |
|
驛力會為訂單內每一款車型定制最優技術匹配方案 |
|||||

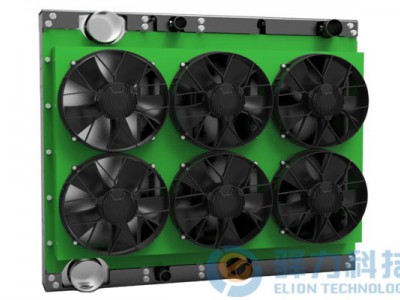

三、混合動力公交車發動機智能冷卻系統型譜
混合動力ATS發動機智能冷卻系統根據適用車型，匹配冷卻風扇數量、類型，水箱材質的不同分為如下平臺：
|
序號 |
平臺號 |
適用車型 |
冷卻風扇數量 |
冷卻風扇類型 |
水箱材質 |
|
1 |
C1 |
＜9米 |
4 |
BLDC無刷風機 |
銅 |
|
2 |
C2 |
＜10米 |
6 |
BLDC無刷風機 |
銅 |
|
3 |
C3 |
≥10米 |
6 |
有刷風機 |
銅 |
|
4 |
C4 |
≥10米 |
6 |
BLDC無刷風機 |
銅 |
|
5 |
C5 |
≥10米 240PS |
7 |
BLDC無刷風機 |
銅 |
|
6 |
C6 |
≥10米 分體安裝專用 |
6 |
BLDC無刷風機 |
銅 |
|
注：1、具體散熱系統與車型匹配以技術匹配協議為主； 2、如遇平臺與車型不匹配，驛力將為您定制ATS智能冷卻系統 |
|||||

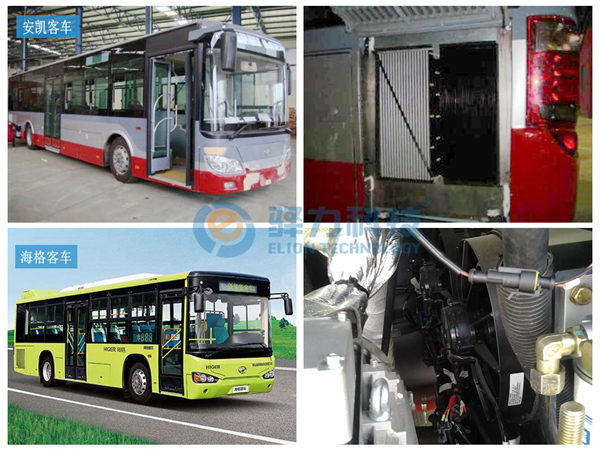

四、混合動力公交車發動機冷卻系統應用案例
