1月24日，北京市經濟和信息化局發布了《北京重點新材料首批次應用示范指導目錄（2024年版）》（征求意見稿）發布。其中提到多個與氫能相關的：

航空航天材料

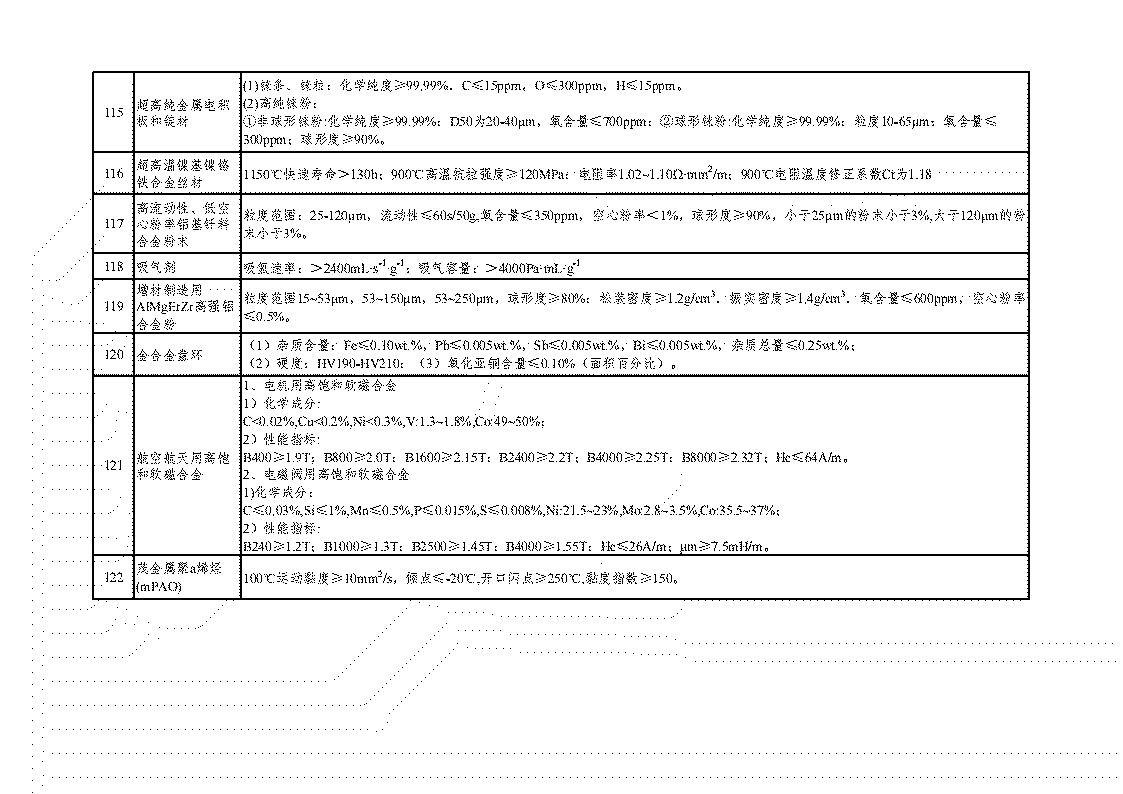

吸氣劑：吸氫速率：＞2400mL·s-1 ·g -1；吸氣容量：＞4000Pa·mL·g-1

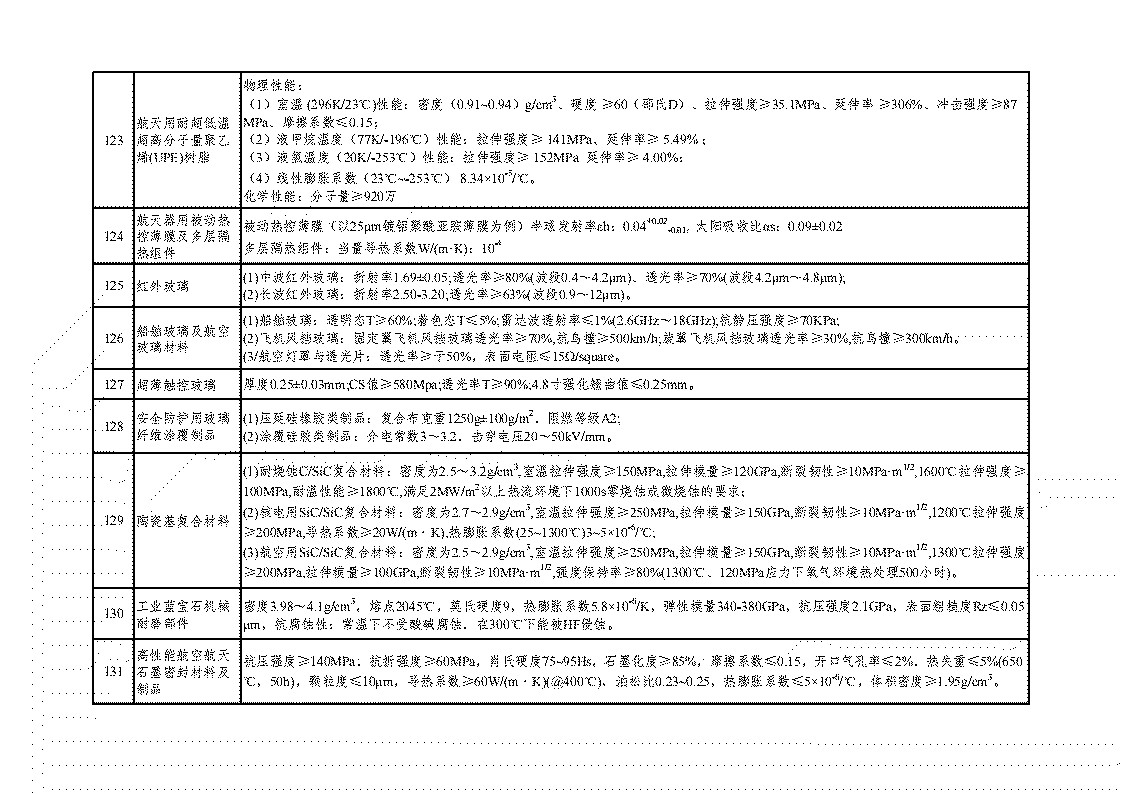

航天用耐超低溫超高分子量聚乙烯(UPE)樹脂：液氫溫度（20K/-253℃）性能：拉伸強度≥ 152MPa 延伸率≥ 4.00%；

新型能源材料

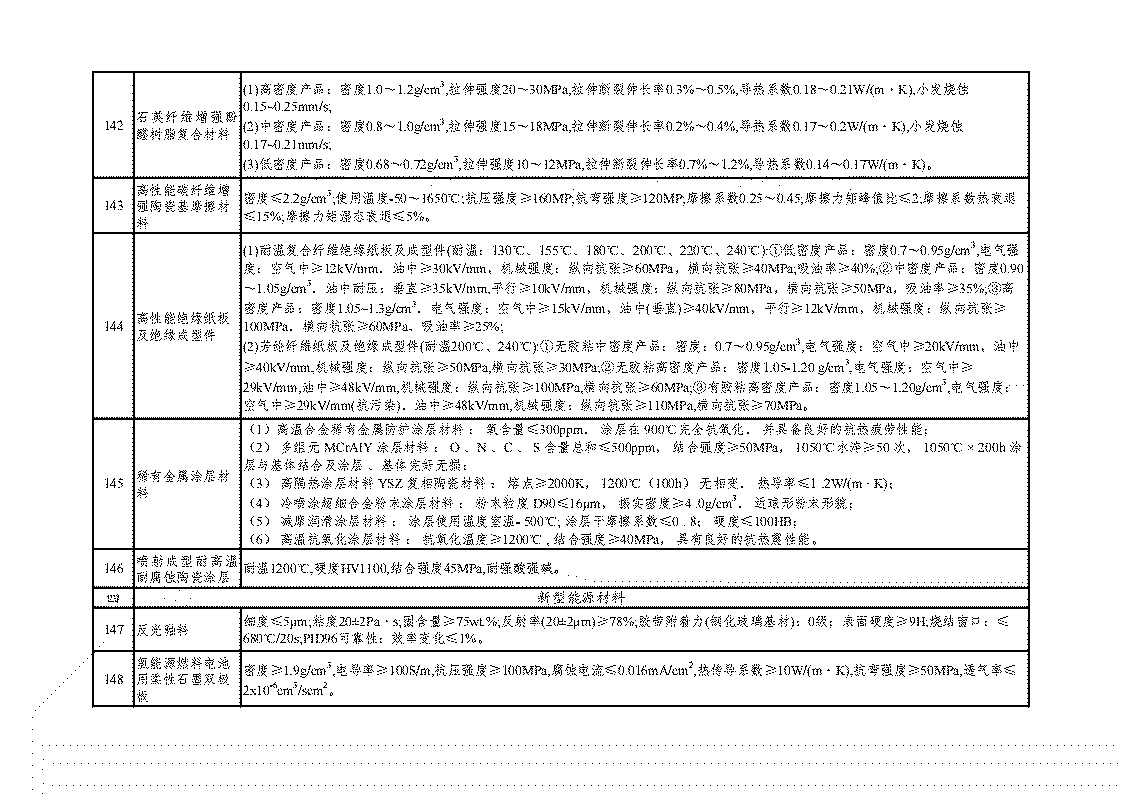

氫能源燃料電池用柔性石墨雙極板：密度≥1.9g/cm3 ,電導率≥100S/m,抗壓強度≥100MPa,腐蝕電流≤0.016mA/cm2 ,熱傳導系數≥10W/(m?K),抗彎強度≥50MPa,透氣率≤ 2x10-6 cm 3 /scm2。

固態電解質隔膜基膜：膜材料孔隙率范圍45-65%,厚度≤10μm。高耐熱輕薄化固態電解質膜：膜的熱收縮率≤3%(200℃/1h)、破膜溫度≥220℃、固態 電解質膜自身不可燃。厚度≤14μm;孔隙率45-60%;抗拉伸強度≥250MPa。離子電導率≥0.75mS/cm;鋰離子遷移數≥0.6;電化學窗口≥ 4.5V;-20℃時固態電解質膜離子電導率≥0.1mS/cm。應用于固態電池，單體電芯環境適用溫度-20℃～80℃。

堿性電解水制氫用復合隔膜：膜表面孔徑≤100nm;離子電阻(Ω·cm2 ,5bar)≤0.2;氣體滲透性(l/min.cm2 ,5bar)≤5;厚度≤400μm;電流密度6000A/m2@2A,氧中氫≤1.5%。

有機液儲氫材料（二芐基甲苯、 全氫二芐基甲苯） ：材料放氫后以二芐基甲苯形態存在，材料循環100次后質量儲氫密度下降小于2%，循環600次后質量儲氫密度下降小于5%;材料儲氫后 全氫二芐基甲苯含量≥97wt.%；總氯（元素）含量≤5mg/kg,總硫（元素）含量≤2mg/kg,固體顆粒物≤20mg/kg,水含量≤20mg/kg。

高溫質子交換膜：質子傳導率≥0.06S/cm；電化學穩定性 (1000h)滲氫電流≤10 mA/cm2；復合膜厚度偏差≤±5 μm。

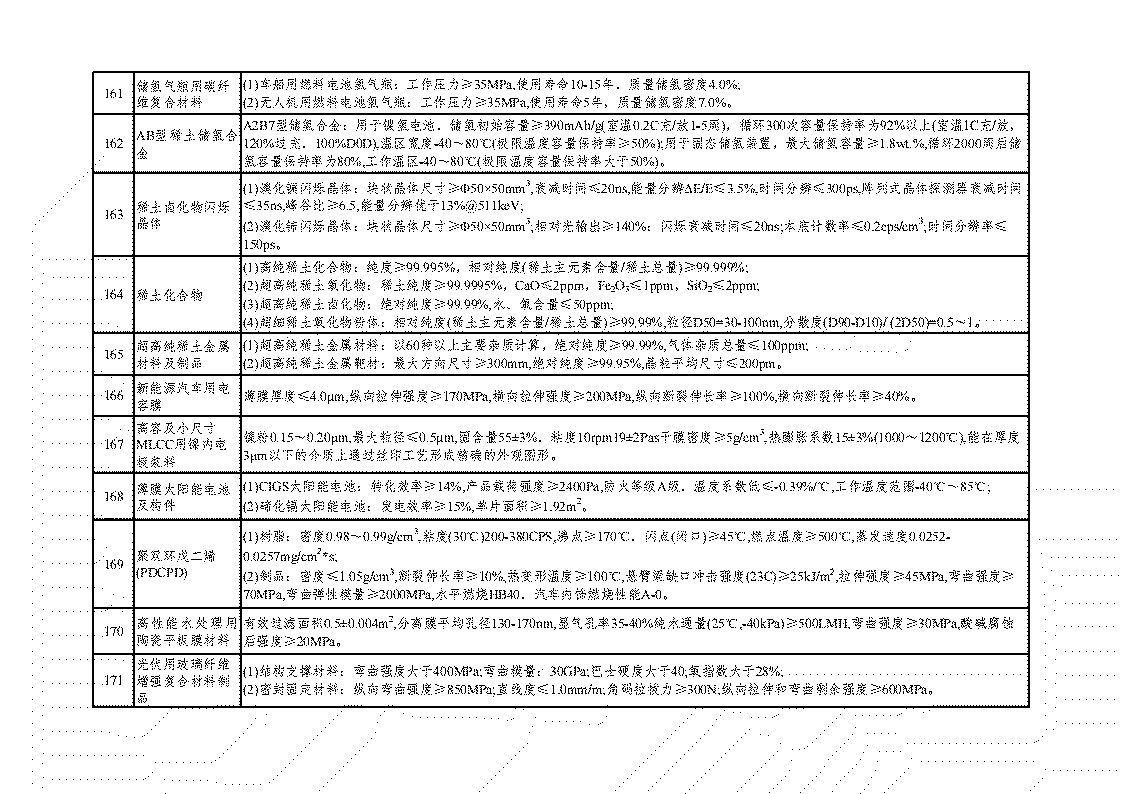

儲氫氣瓶用碳纖維復合材料：(1)車船用燃料電池氫氣瓶：工作壓力≥35MPa,使用壽命10-15年，質量儲氫密度4.0%; (2)無人機用燃料電池氫氣瓶：工作壓力≥35MPa,使用壽命5年，質量儲氫密度7.0%。

AB型稀土儲氫合金：A2B7型儲氫合金：用于鎳氫電池，儲氫初始容量≥390mAh/g(室溫0.2C充/放1-5周)，循環300次容量保持率為92%以上(室溫1C充/放， 120%過充，100%D0D),溫區寬度-40～80℃(極限溫度容量保持率≥50%);用于固態儲氫裝置，最大儲氫容量≥1.8wt.%,循環2000周后儲 氫容量保持率為80%,工作溫區-40～80℃(極限溫度容量保持率大于50%)。

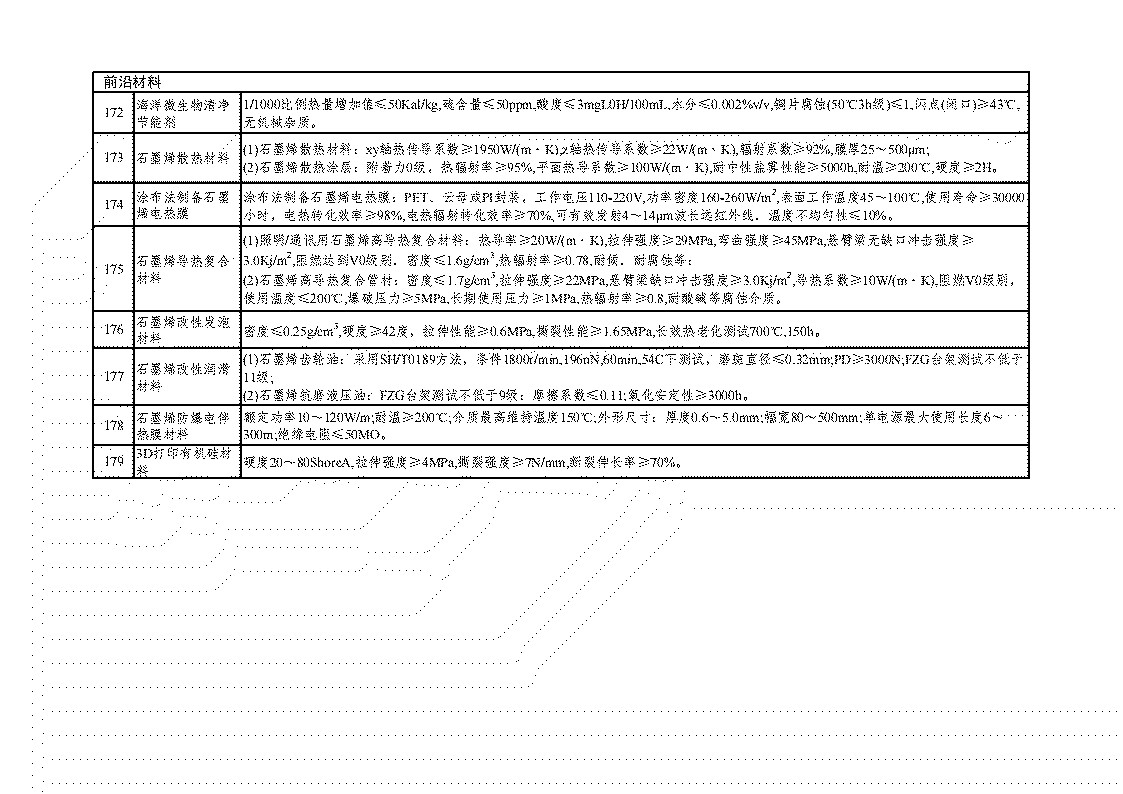

前沿材料

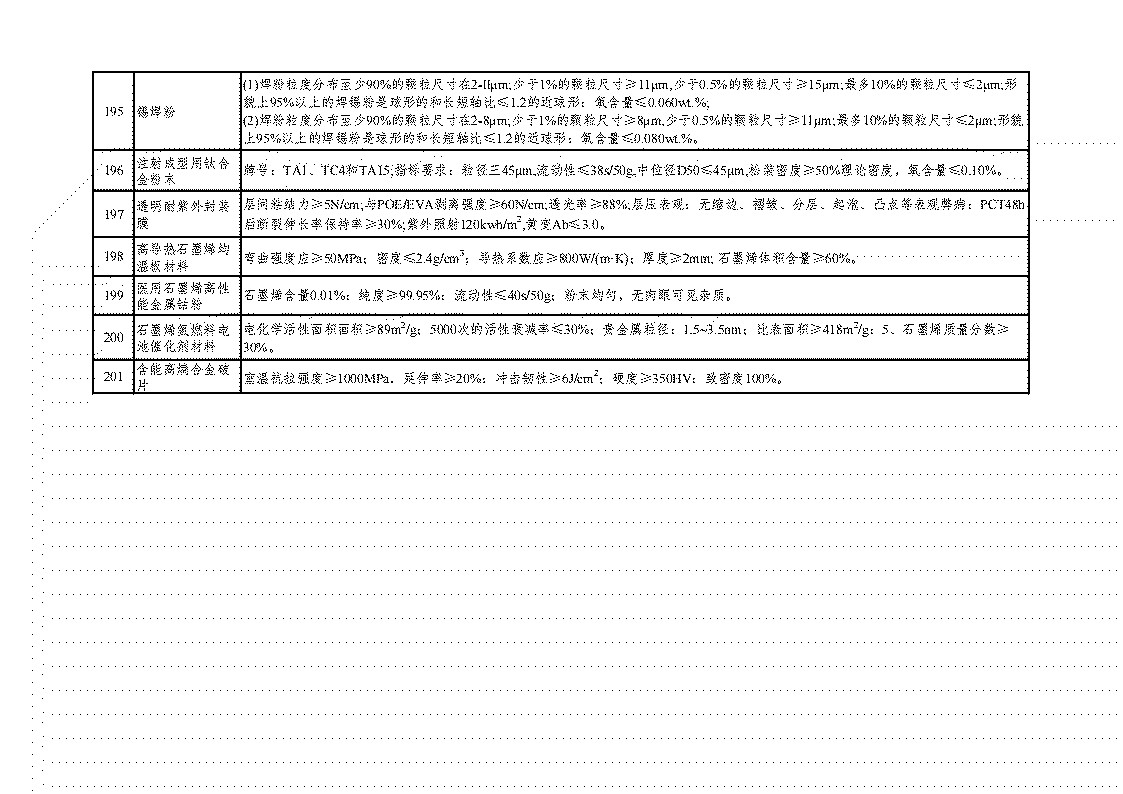

石墨烯氫燃料電池催化劑材料：電化學活性面積面積≥89m2 /g；5000次的活性衰減率≤30%；貴金屬粒徑：1.5~3.5nm；比表面積≥418m2 /g；石墨烯質量分數≥ 30%。

原文如下：

關于公開征求《北京重點新材料首批次應用示范指導目錄（2024年版）》（征求意見稿）意見的通知

各有關單位：

為支持北京新材料產業創新發展，北京市經濟和信息化局出臺了重點新材料首批次應用示范獎勵政策。為進一步做好2024年的新材料首批次獎勵工作，近期組織編制了《北京重點新材料首批次應用示范指導目錄（2024年版）》（征求意見稿），現向社會公開征求意見，歡迎社會各界提出意見建議。

公開征集意見時間為：2024年1月24日至1月30日。

意見反饋渠道如下：

1.電子郵箱：mmip2021@163.com

2.通訊地址：北京市通州區留莊路3號院1號樓北京市經濟和信息化局產業發展促進中心418號房間（請在信封上注明“意見征集”字樣）

3.電話：010-55521140/55521141

4.傳真：010-55521001

5.登錄北京市人民政府網站（http://www.beijing.gov.cn),在“政民互動”版塊下的“政策性文件意見征集”專欄中提出意見。

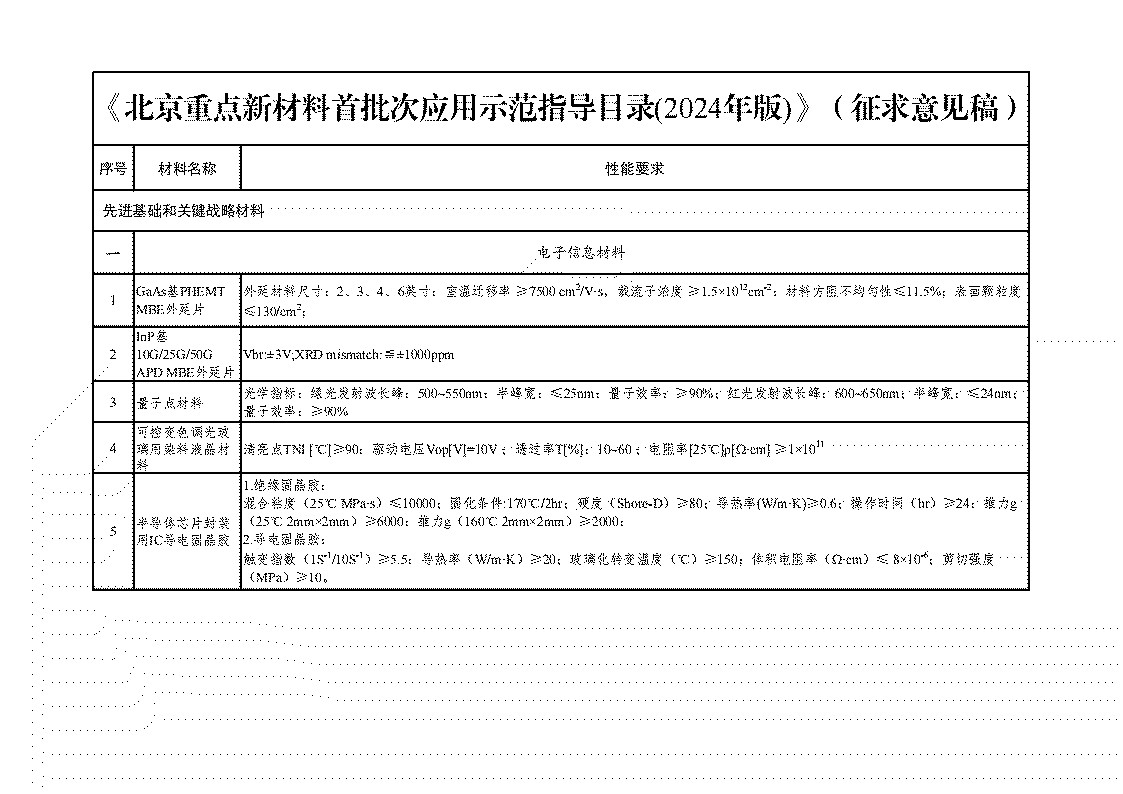

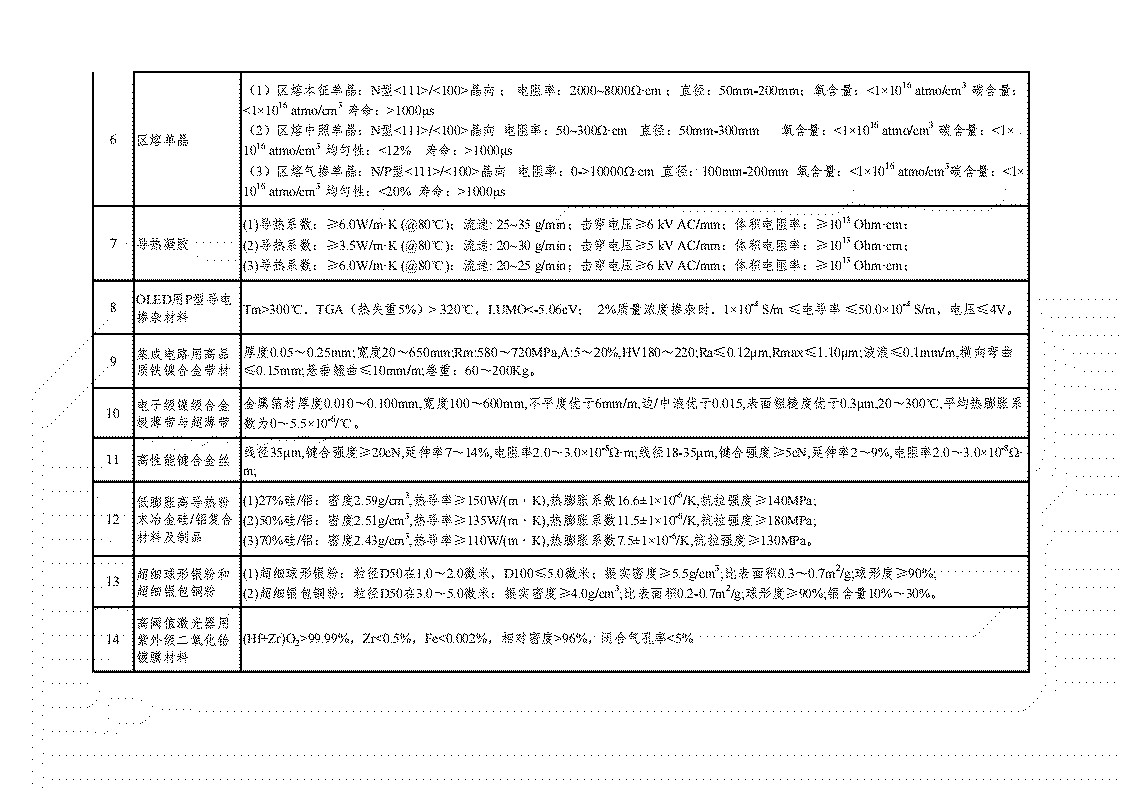

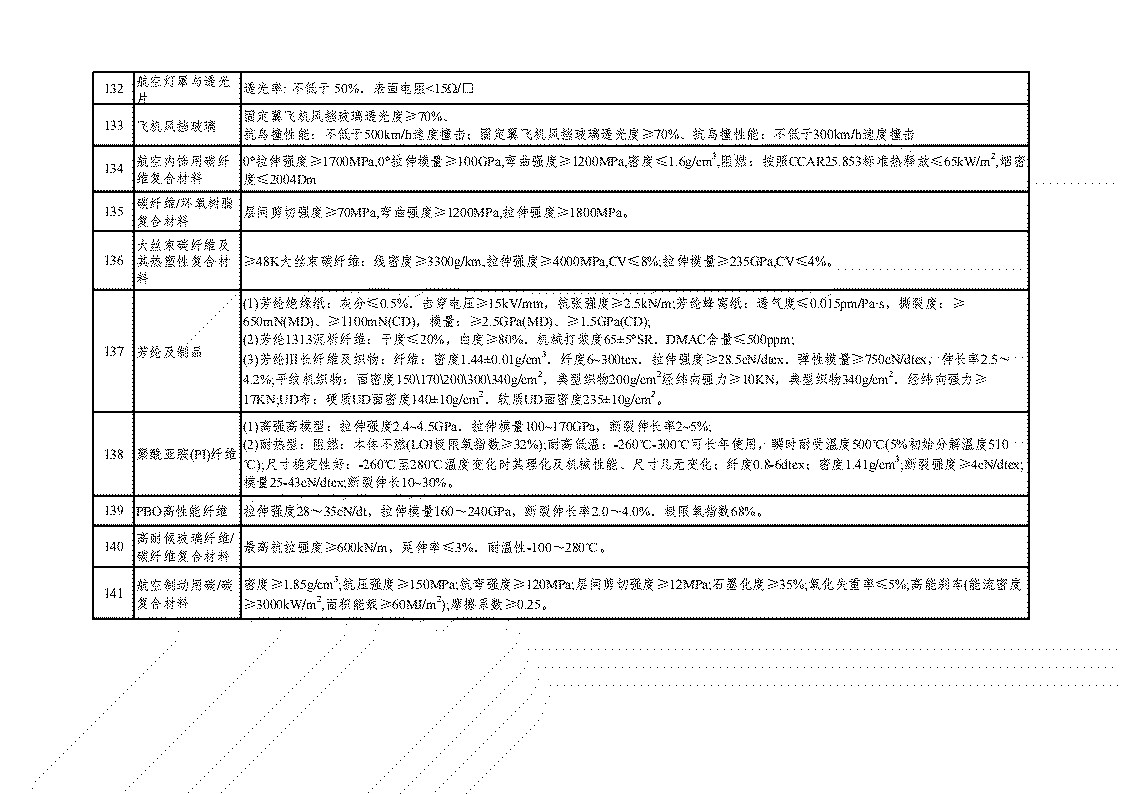

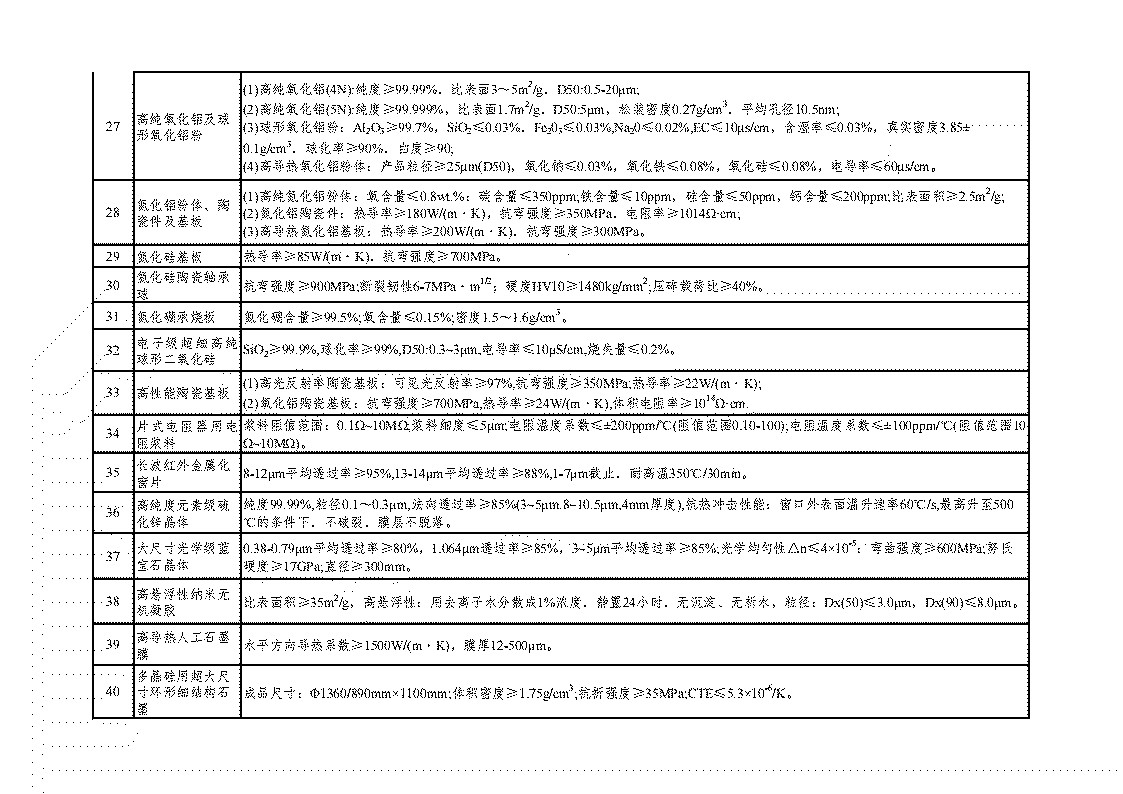

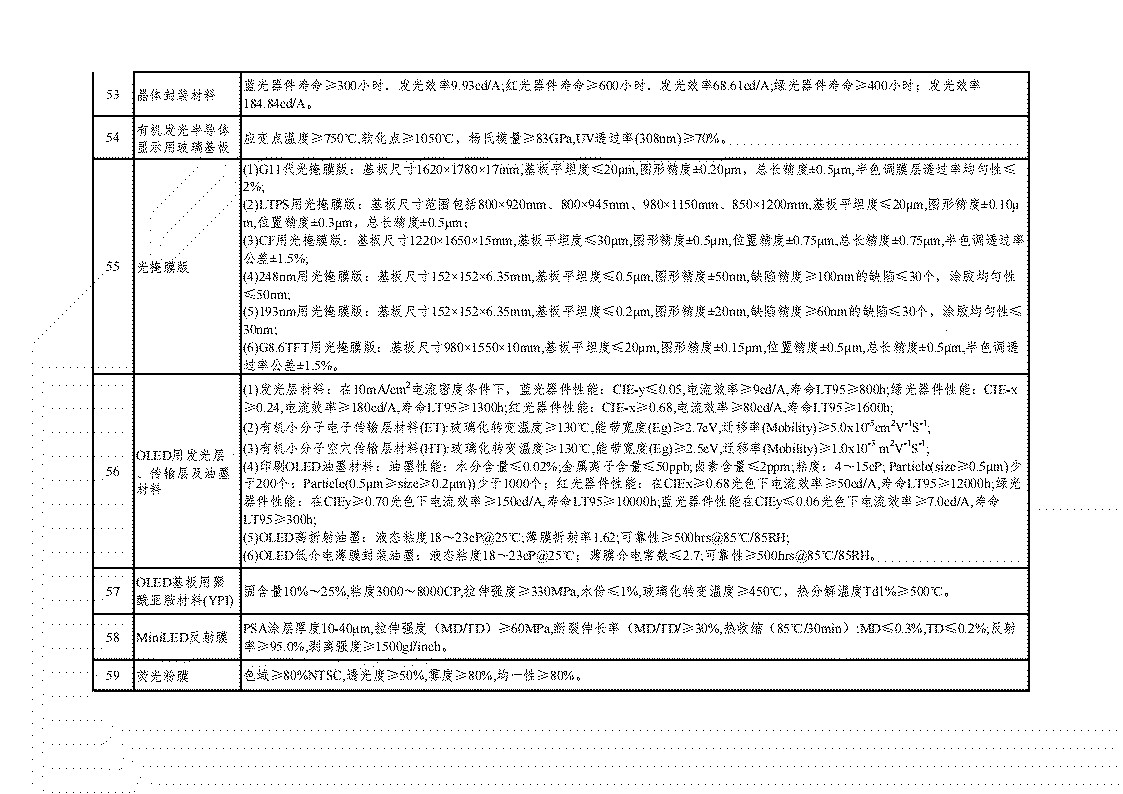

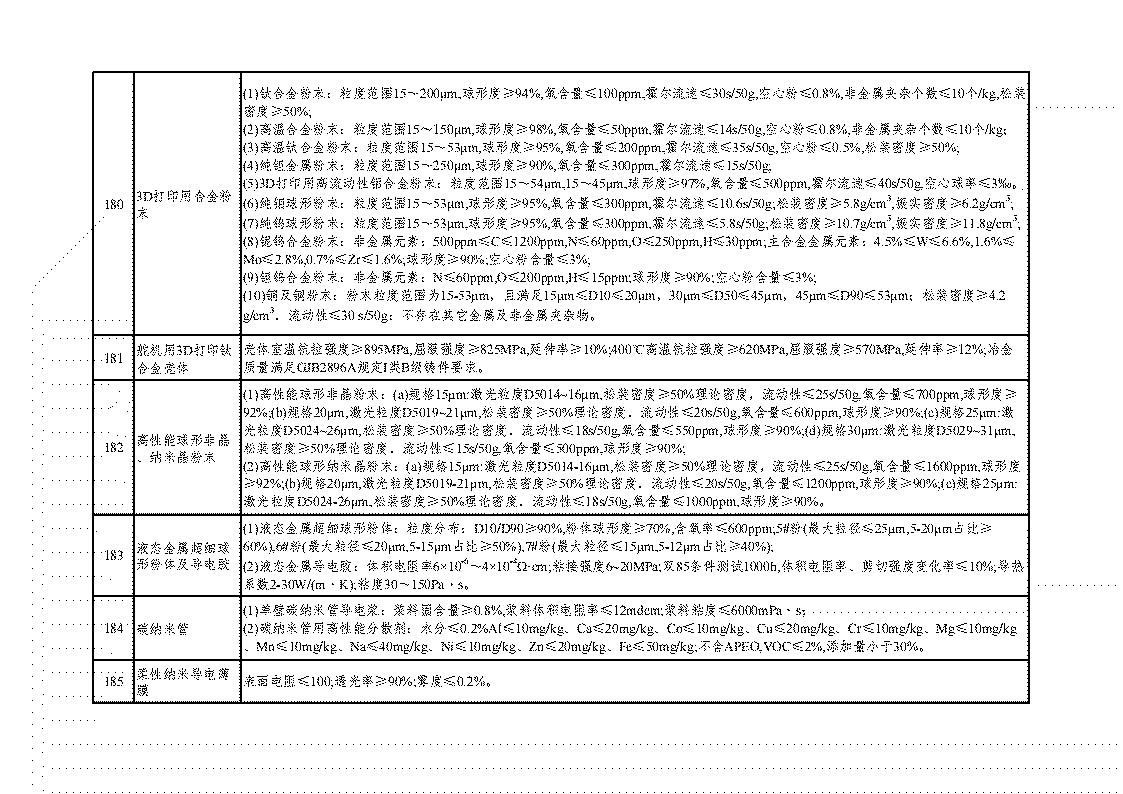

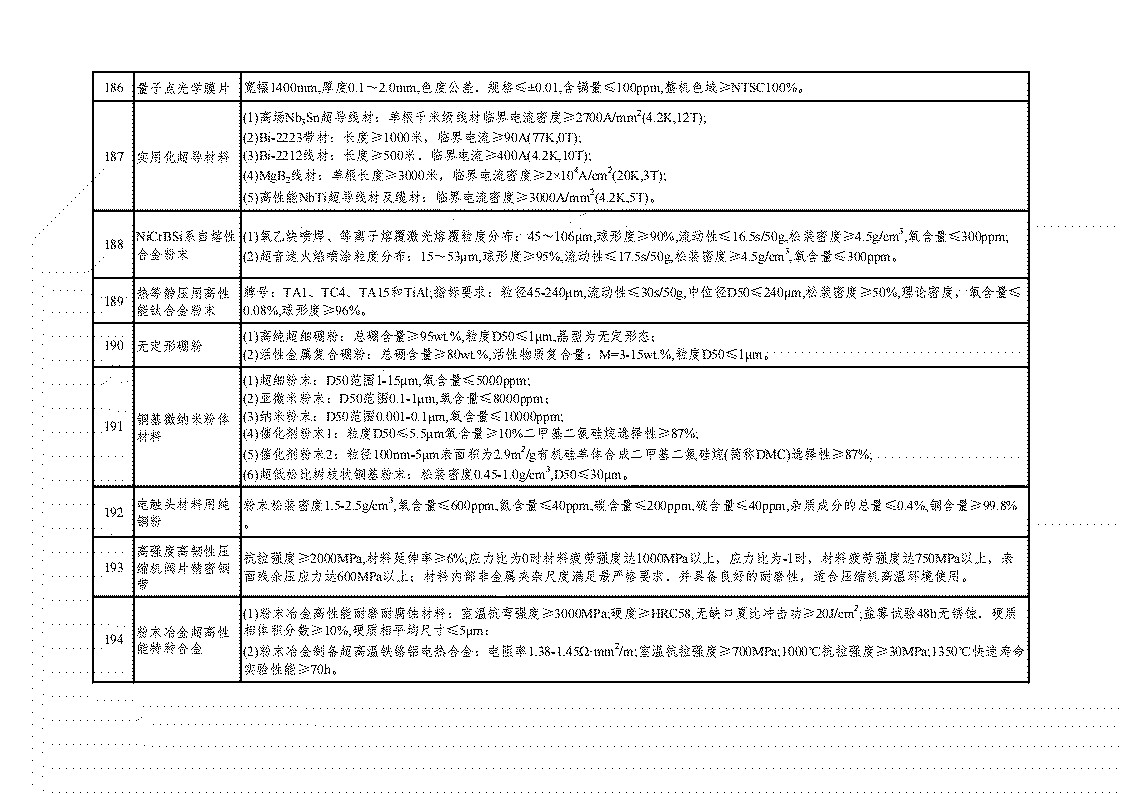

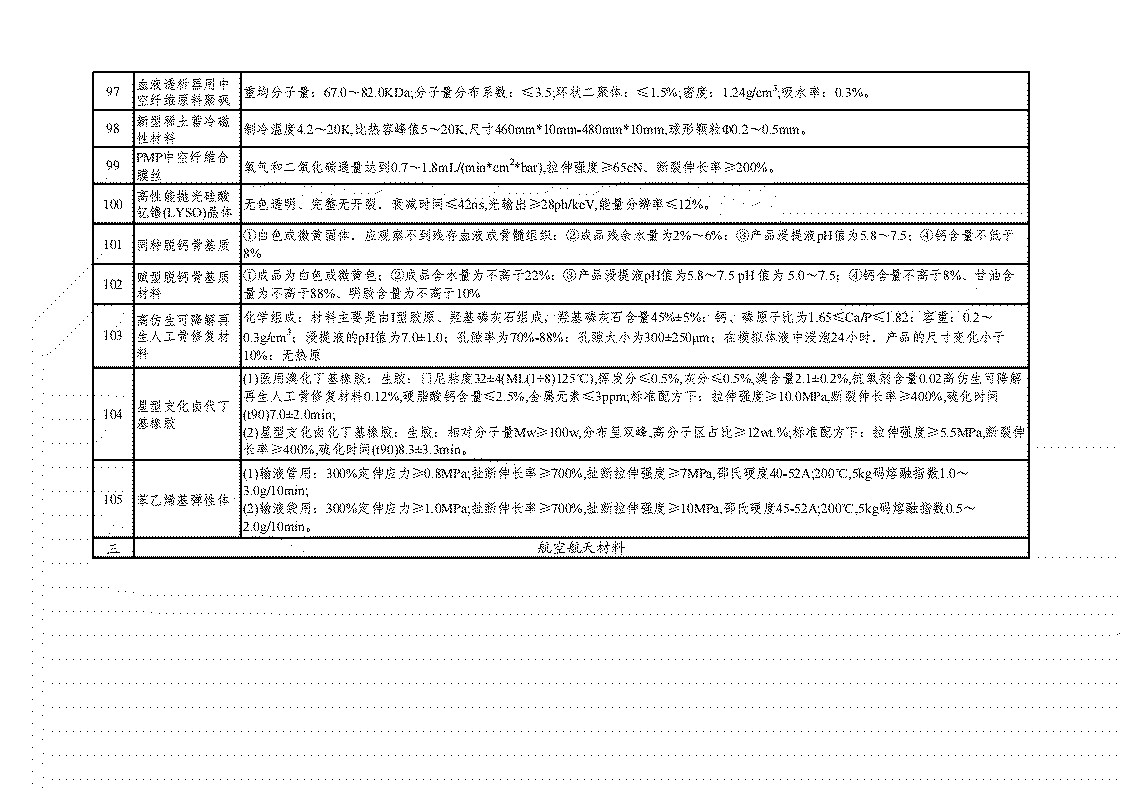

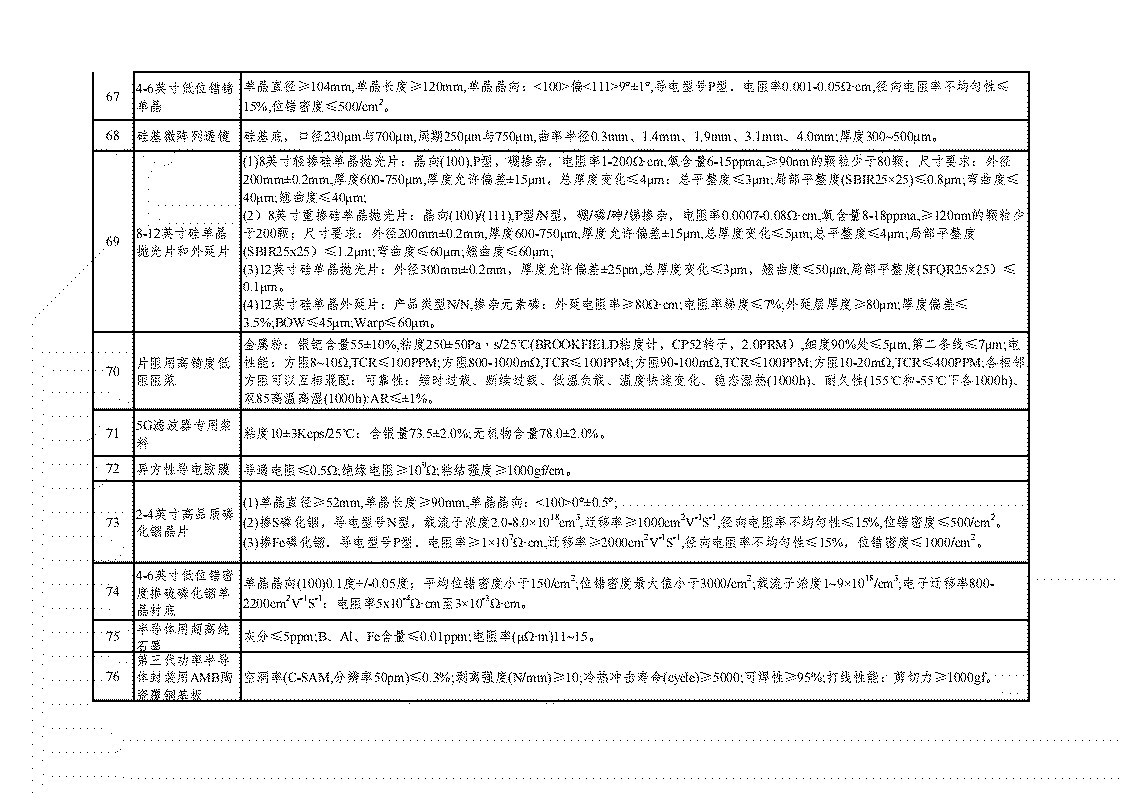

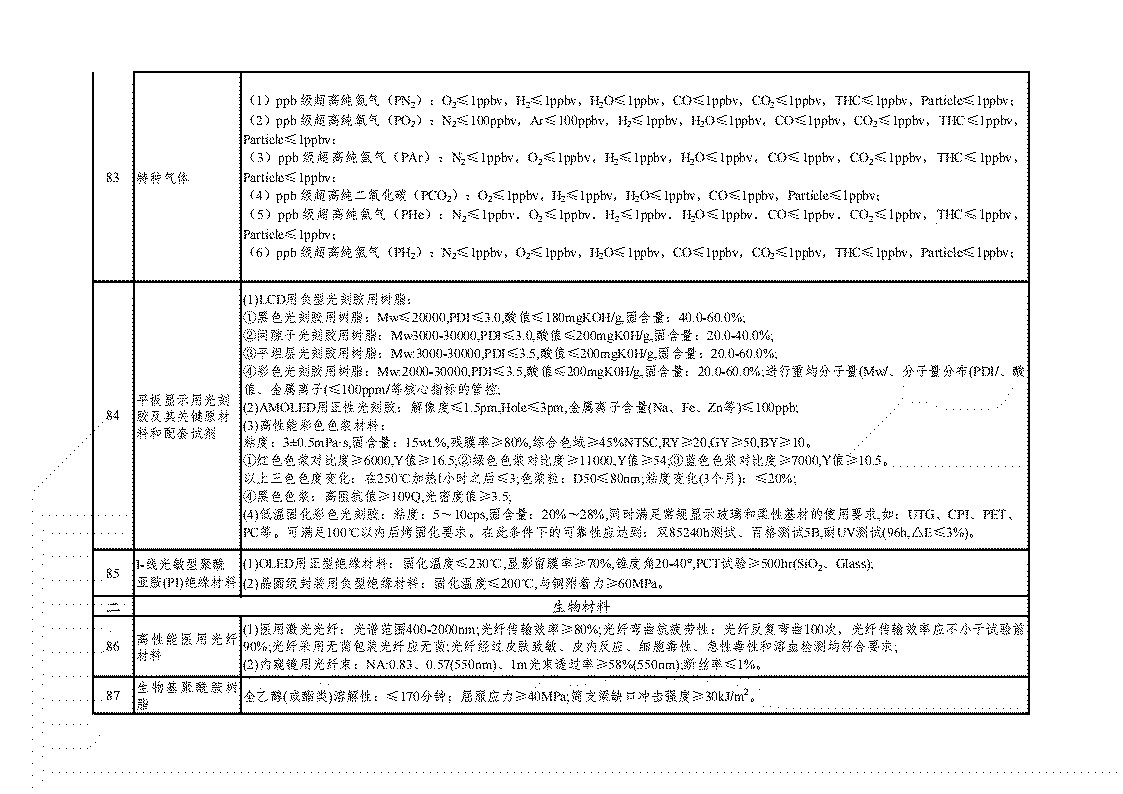

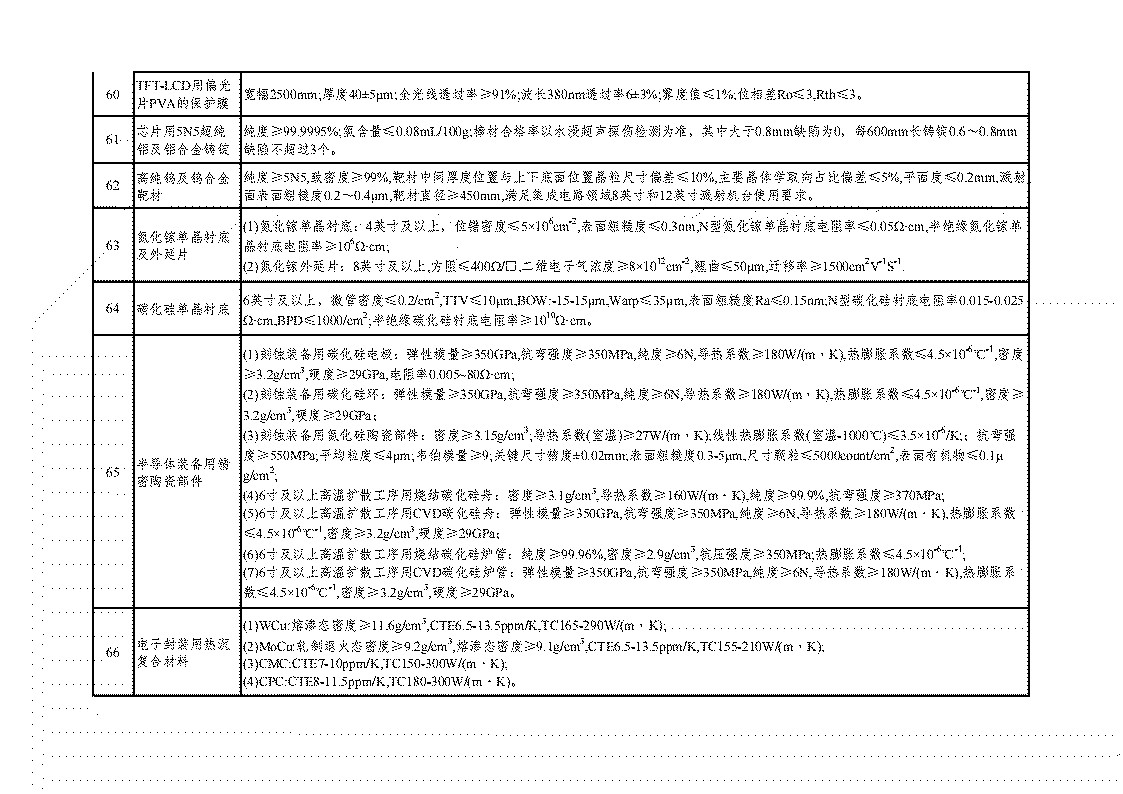

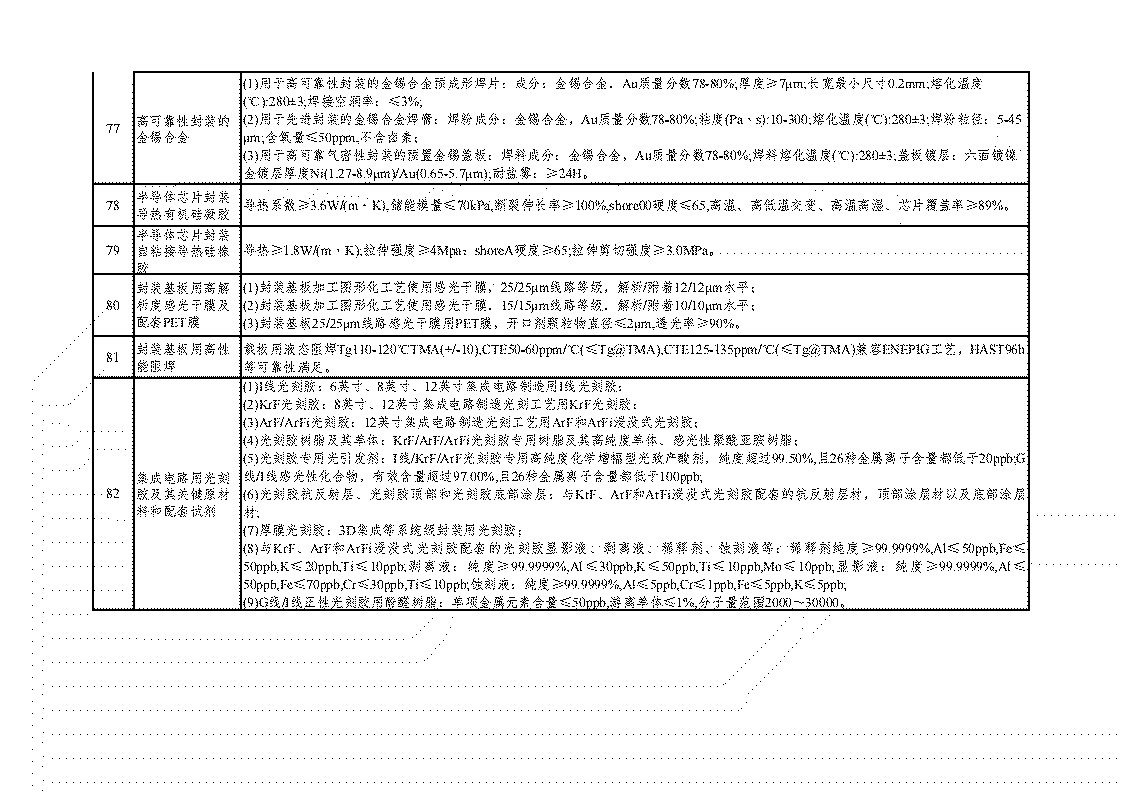

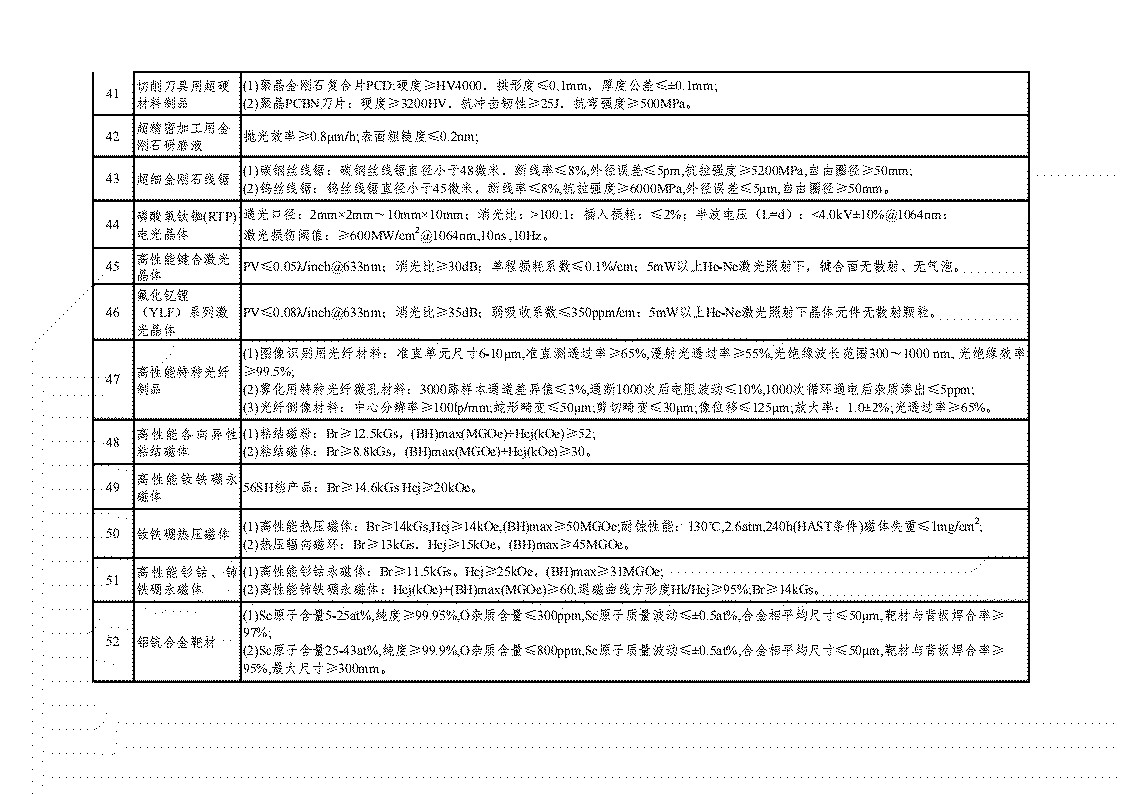

附件: 1.《北京重點新材料首批次應用示范指導目錄（2024年版）》（征求意見稿）

2.《北京重點新材料首批次應用示范指導目錄（2024年版）》征求意見表

3.《北京重點新材料首批次應用示范指導目錄（2024年版）》起草說明

北京市經濟和信息化局

2024年1月24日
